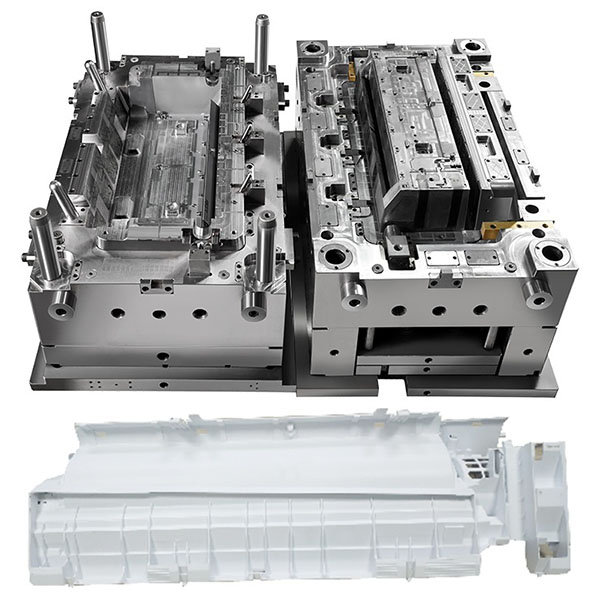

Klimaanlegg midtramme sprøytestøpeform holdbar design

Sprøytestøpeformer for midtrammer til klimaanlegg legger vekt på dimensjonsnøyaktighet, monteringspassform, strukturell stivhet og overflatekvalitet, tilpasser seg ulike tekniske plastmaterialer og krav til overflatestruktur, og brukes mye i produksjonen av klimaanlegg og komponenter til boliger og næringsbygg.

Typiske bruksområder:

1. Midtrammer, støtterammer og mellomvegger for innendørs- eller utendørsenheter.
2. Monteringsunderlag og festestrukturer for kretskort og kontrollenheter.
3. Lokalisering og styring av strukturer for vifter, luftkanaler, filtre og utløpskomponenter.
4. Kombinerte funksjonelle deler som integrerer knapper, tappeposisjoner og innsatsplasseringer for å redusere sekundær montering.

formstruktur og designhensyn:

1. hulromskonfigurasjon og layout: velg design med ett eller flere hulrom basert på delstørrelse og målproduksjonsvolum; for venstre-høyre symmetriske deler eller deler med flere versjoner, vurder matchende former eller utskiftbare kjerner.
2. Gatesystem: Prioriter valg av varmkanal eller kaldkanal i henhold til material- og utseende krav; bruk mikro-gates eller ventilpinne-gates i tynnveggede eller utseende-kritiske områder for å minimere gate-merker.
3. Kjølekretser og temperaturkontroll: Ekvivalente kjølekretser og lokaliserte oppvarmings-/temperaturkontrolldesign kan redusere vridning og dimensjonsavvik betydelig og forkorte syklustiden.
4. bearbeiding av hulrom og referansepunkter: krever finbearbeiding og stabil referanseposisjonering for monteringsreferanseflater og lokaliseringshull; bruk hardforkroming eller speilfinish der det er nødvendig for å forbedre slitestyrke og overflatekvalitet.
5. utkastings- og sidemekanismer: design sidetrekk, glidere eller sammensatte utkastingsmekanismer for snaps, interne bosser eller etterinnsatsplasseringer for å beskytte tynne ribber og små detaljer mot skade eller deformasjon.
6. spenningskontroll og strømningsbalanse: reduser strømningsinduserte spenningskonsentrasjoner og ujevn krymping gjennom riktig ribbeutforming, veggtykkelsesoverganger, faser og trimmingsposisjonsarrangementer.

Vanlige materialer og anbefalinger for materialvalg:

1. vanlige tekniske plastmaterialer: ABS, PC, ABS, PC, PPE, PA (med glassfiberforsterkning) og TPE (for elastiske kontakter eller tetninger).
2. funksjonelle krav: for deler i nærheten av elektriske komponenter eller som krever flammehemmende egenskaper, prioriter materialer som oppfyller UL94 eller relevante flammehemmende klassifiseringer; for langvarig eksponering eller miljøer med høy temperatur, vurder varmebestandige og gulningshindrende formuleringer.
3. Hensyn ved materialvalg: mekanisk styrke, utmattingsmotstand, dimensjonsstabilitet, varme- og værbestandighet, overflatebearbeidbarhet og kostnad.

Sprøytestøpeprosess og produksjonsflyt:

1. prøvestøping og parameterverifisering: innledende prøvestøping bør verifisere fyllingsmønstre, holdetrykkprofiler, kjøleeffektivitet og vridningsatferd; optimaliser design ved hjelp av moldflow-analyse (Moldflow) når det er nødvendig.
2. prosesslåsing: bekreft injeksjonshastighet, holdetid/trykk, formtemperatur og kjøletid, og opprett prosessspesifikasjoner (SOP) og kontrollkart.
3. Masseproduksjon og online kontroll: Bruk SPC, online utseendeinspeksjon og prøvetaking av viktige dimensjoner for å sikre stabilitet, og etabler alarm- og linjestopp-håndteringsprosedyrer for avvik.
4. Etterbehandling og forberedelse av montering: Utfør avgrading, innsetting av montering, innsetting av bolter eller varmestaking, og fullfør funksjons- og passforminspeksjoner før montering.
