CNC-bearbeiding av aluminiumoksidkeramikk for krevende bruksområder

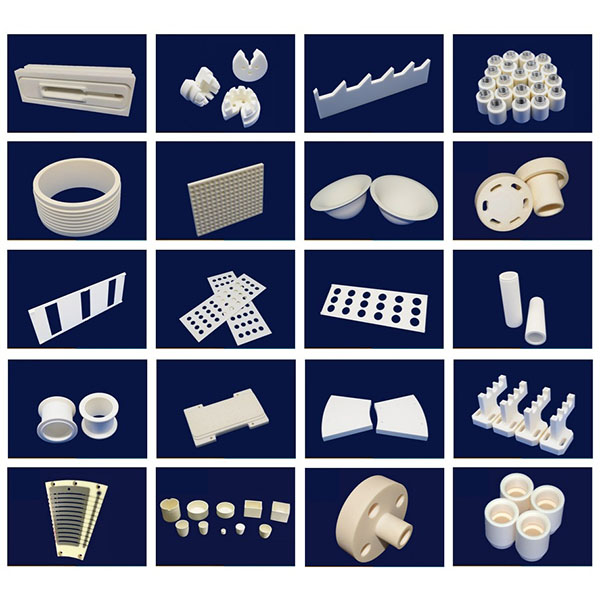

CNC-bearbeidede keramiske produkter av aluminiumoksid brukes mye innenfor områder som elektrisk isolasjon, tetningskomponenter, slitesterke foringer, sensorstøtter, ventilseter og konstruksjonsdeler for høye temperaturer.

Hovedfordelene med CNC-bearbeiding av aluminiumoksydkeramikk:

1. Omfattende erfaring med bearbeiding av aluminiumoksid, med kjennskap til materialets brudd- og sponfjerningsegenskaper, noe som reduserer feilfrekvensen i prosessen.
2. Nøyaktig dimensjonal og geometrisk kontroll, som støtter krav til nøyaktighet på mikronnivå eller høyere (avhengig av geometri og materiale).
3. Diamantverktøy og ultrafine slipings-/poleringsprosesser for å sikre lav ruhet og god geometrisk form på indre boringer og sammenføyningsflater.
4. Profesjonelle løsninger for festing, temperaturkontroll og vibrasjonskontroll for å redusere bearbeidingsstress og risikoen for deformasjon i tynnveggede deler.
5. Komplette systemer for kvalitetsstyring og funksjonstesting for å støtte prototypvalidering og konsistent batchlevering.

Utstyr og verktøy:

1. Maskiner: CNC-dreiebenker med høy stivhet, tre- og fem-aksede maskineringssentre, interne/eksterne sylindriske slipemaskiner, kombinerte dreie- og slipemaskiner og ultrapresisjonsspindler for å imøtekomme fleroperasjonsbearbeiding av ytre profiler, indre boringer, endeflater og komplekse hulrom.
2. Verktøy og forbruksvarer: Diamantdreieverktøy, diamantendefreser, diamantslipeskiver, PCD-verktøy og ultrahårde belagte verktøy, kombinert med ultrafine slipemidler og poleringsforbruksvarer; verktøysgeometrier og skjære-/slipeparametere er optimalisert for forskjellige kvaliteter av aluminiumoksid.
3. Hjelpesystemer: Temperaturkontroll og termostatiske festemidler, vibrasjonsdempende enheter, ultrahøytrykkskjøling med partikkelfiltrering, online måling og automatiserte laste-/losseanlegg for å forbedre bearbeidingsstabiliteten og batchkonsistensen.

Hovedbearbeidingsmetoder for CNC-bearbeiding av aluminiumoksydkeramikk:

1. Presisjonsdreining og boring: Etablere ytre og indre referansepunkter, utføre grov- og halvfinbearbeiding, og kontrollere konsentrisitet og aksiale dimensjoner.
2. Diamantsliping og honing: Bruk grovbearbeiding, finbearbeiding og honing for å oppnå strenge toleranser for indre boring og lav overflateruhet, egnet for lagerpassninger og tetningsgrensesnitt.
3. Ultralydvibrasjonsassistert maskinering (USM): Bruk ultralydvibrasjon i tynnveggede, slanke eller komplekse elementer for å redusere skjærkreftene og dempe sprekkutbredelse.
4. EDM og mikrobearbeidingstrimming: Trim nøyaktig lokale geometrier som er vanskelige å bearbeide direkte, for eksempel komplekse indre hulrom, blindhull og lokaliseringsspor.
5. Polering og kjemisk-mekanisk polering (CMP): Produser speilblanke overflater på tetningsflater og kritiske sammenføyningsflater for å redusere friksjon og minimere partikkelinnfanging.

Kjøling, sponfjerning og design av festeanordninger:

1. Kjøle strategier: Bruk kontrollert kjøling og høyt filtrerte smøremidler, og kombiner om nødvendig med kjølevæskesirkulasjon og temperaturkontrollerte fiksturer for å unngå lokal overoppheting, termisk belastning eller dimensjonsavvik.
2. Sponfjerning og rengjøring: Optimaliser verktøybane og sponkanaler, og bruk ultralyd- og høytrykksrengjøring, vakuumsponfjerning og luftblåsing for å forhindre at partikler setter seg fast i bearbeidede overflater og påvirker passningsnøyaktigheten.
3. Festeløsninger: Spesialtilpassede dorner, konsentriske støtter og flerpunktsstøttefester med elastisk lokalisering og spenningsfordelende design for å redusere spenningskonsentrasjoner forårsaket av klemming og forhindre deformasjon av tynnveggede deler.

Bearbeidbare materialer og typiske bruksområder:

1. Materialer: Ulike aluminiumoksidkeramikker (Al2O3 av forskjellige kvaliteter og modifiserte systemer), aluminiumoksidbaserte komposittkeramikker og belagte aluminiumoksidkeramikker.
2. Typiske bruksområder: Elektriske og elektroniske isolasjonskomponenter, keramiske foringer og foringer, tetningsringer og ventilseter, slitesterke foringer, sensorstøttestrukturer, pumpe- og væskekontrollkomponenter, medisinske og optiske deler osv.

Designanbefalinger og produksjonsmerknader:

1. Veggtykkelse og lengde-til-diameter-forhold: Unngå for tynne vegger eller for store lengde-til-diameter-forhold. Behold klemområder eller legg til avstivningsribber i designet når det er nødvendig for å forbedre produksjonsvennligheten og den endelige delstyrken.
2. Fas og avrundinger: Lag passende faser eller avrundinger ved hullinnganger, endeflater og monteringskanter for å redusere spenningskonsentrasjon og lette verktøypassering og montering.
3. Bearbeidingsmargin og toleranser: Angi tydelig grov- og finbearbeidingsmarginer og monteringstoleranser på tegningene; reserver materiale på kritiske sammenføyningsflater for slutt sliping og testmontering.
4. Sintring og dimensjonsvariasjon: Ta hensyn til dimensjonsavvik og restspenninger etter sintring av aluminiumoksyd. Reserver om nødvendig bearbeidingsmargin eller bruk kompensasjonsstrategier i prosessen.

Bearbeidingsnøyaktighet og overflatekvalitet:

1. Dimensjonal og geometrisk nøyaktighet: Gjennom trinnvis bearbeiding, online måling og korreksjon kan ytre diameter, indre diameter, konsentrisitet og endeflateparallellitet kontrolleres nøye for å oppfylle krav til høy presisjon.
2. Overflateruhet: Ved å kombinere sliping, honing og polering kan man oppnå overflater med lav Ra på indre boringer og sammenpassende flater for å forbedre kjøreegenskapene og levetiden.
3. Feilkontroll: Minimer sprekker, avskalling og inneslutninger ved å optimalisere prosessparametere, trinnvis spenningsavlastning og nødvendige mikroskopiske eller ikke-destruktive inspeksjoner (f.eks. optisk mikroskopi, X/CT).
