CNC-bearbeiding av keramiske ringer for høytytende deler

Med spesialiserte maskinverktøy, diamantverktøy og modne prosesser oppnår vi presis forming, lave friksjonskoeffisienter og utmerket slitestyrke og korrosjonsbestandighet tilpasset den høye hardheten og sprøheten til keramiske materialer. Disse egenskapene gjør at våre produkter kan brukes til lagerringer, ventilseter, sensorringer, tetningsskiver og ulike ringformede komponenter som opererer under høye temperaturer, høy slitasje eller korrosive forhold.

Utstyr og verktøy:

1. Maskiner og stivhet: Utstyrt med CNC-dreiebenker med høy stivhet, tre- og fem-aksede CNC-bearbeidingssentre, interne og eksterne sylindriske slipemaskiner, honingsmaskiner, presisjonsdreie-slipemaskin og spesialisert mikropresisjonsbearbeidingsutstyr for å oppfylle kravene til klemning, posisjonering og repeterbarhet for små boringer, høyt diameter-til-tykkelse-forhold og tynnveggede ringkomponenter.
2. Verktøy og forbruksvarer: Ved hjelp av diamantverktøy for innvendig og utvendig dreining, diamantendemøller, diamantslipeskiver, ultrahårde belagte verktøy og forbruksvarer for finsliping, optimaliserer vi verktøygeometrien og skjære-/slipeparametrene for keramikk for å redusere risikoen for flis, sprekker og termisk skade.
3. Hjelpeutstyr: Høypresisjonsspindler, temperaturkontrollerte fiksturer, ultrahøytrykkskjøling og partikkelfiltreringssystemer, vibrasjonsdempende enheter og dedikerte fiksturer (dorner, hylser, elastiske posisjoneringsenheter) for å sikre stabilitet i bearbeidingen og overflateintegritet.

Hovedbearbeidingsmetoder for CNC-bearbeiding av keramiske ringer:

1. Presisjonsdreining og innvendig/utvendig boring: Brukes til å etablere referansepunkter på emner, konsentrisk lokalisering og halvfinish for å sikre justering av innvendige og utvendige akser og overensstemmelse med endeflatereferansepunktet.
2. Intern og ekstern sliping og honing: Bruker diamantsliping og finhoningsprosesser for å oppnå strenge radiale toleranser og lav overflateruhet, som oppfyller kravene for rullende eller glidende passninger.
3. Ultralydvibrasjonsassistert maskinering (USM) og ultrafint sliping: Reduser skjærkreftene og demp sprekkutbredelse, spesielt egnet for tynnveggede eller svært sprø keramiske ringstrukturer.
4. EDM og mikrobearbeiding: For lokal forming og trimming av komplekse geometrier, interne/eksterne spor, lokalisering av nøkkelspor eller svært små boringer.
5. Polering og kjemisk-mekanisk polering (CMP): Produser speilblanke overflater på tetningskontaktflater eller glidende sammenføyningsflater for å redusere friksjon og forbedre tetning og levetid.

Kjøling, sponfjerning og festing:

1. Kjølestrategier: Bruk kontrollert kjøling og filtrerte smøremidler, kombinert med temperaturkontrollerte fiksturer eller kjølesirkulasjon, for å unngå lokal temperaturstigning som kan forårsake termisk belastning og dimensjonsendring.
2. Sponfjerning og rengjøring: Optimaliser verktøybane og sponfjerningskanaler for ringformede deler, kombinert med ultralyd- og høytrykksrengjøring, luftblåsing og vakuumsponfjerning for å forhindre at partikler setter seg fast i sammenføynings- eller tetningsflater som kan påvirke ytelsen.
3. Festeløsninger: Spesialtilpassede dorner, konsentriske festemidler, elastisk klemming og flerpunktsstøttekonstruksjoner for å sikre stabilitet og forhindre deformasjon av tynnveggede eller slanke ringdeler under bearbeiding.

Bearbeidbare materialer og typiske bruksområder for CNC-bearbeiding av keramiske ringer:

1. Typiske materialer: Aluminiumoksid (Al2O3), silisiumnitrid (Si3N4), silisiumkarbid (SiC), aluminiumnitrid (AlN), funksjonelle keramiske komposittmaterialer og belagt keramikk.

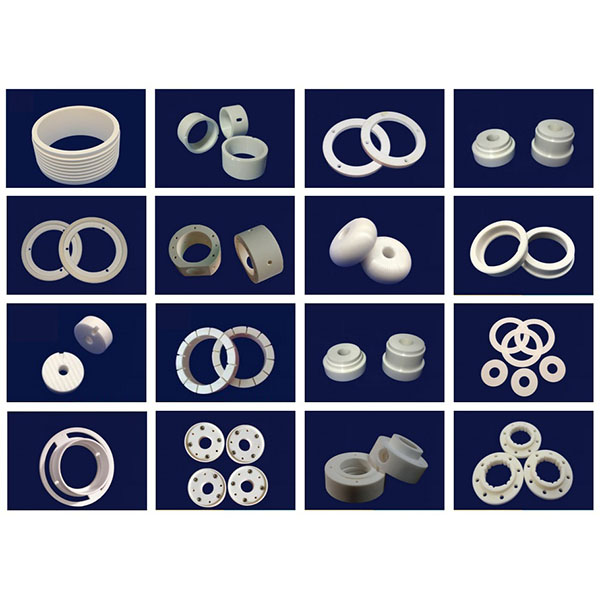

2. Typiske bruksområder: Lagerringer, ventilseteringer, tetningsringer, lokaliseringsringer, væskekontroll- og måleringkomponenter, sensorbeskyttelsesringer, slitasje- og korrosjonsbestandige ringformede komponenter for halvleder- og kjemisk utstyr, og høypresisjonsringer for medisinske og analytiske instrumenter.

Designanbefalinger og produksjonshensyn:

1. Veggtykkelse og tverrsnittsdesign: Unngå for tynne vegger og for store forhold mellom indre og ytre diameter. Når det er nødvendig, reserver klem-/støtteområder eller legg til ringformede avstivningsribber i designfasen for å forbedre produksjonsvennligheten og påliteligheten under bruk.
2. Avrundinger og faser: Sørg for passende avrundinger eller faser ved innvendige/utvendige åpninger, endeflater og kontaktkanter for å redusere spenningskonsentrasjoner og lette maskinering og montering.
3. Toleranser og passformstoleranser: Spesifiser bearbeidingstoleranser og passformstoleranser tydelig. Kritiske tetnings- eller rullende sammenføyningsflater bør beholde fjernbart materiale for endelig etterbehandling og justering.
4. Modulbasert maskinering: For ringer med svært stor diameter eller ekstra lang lengde bør du vurdere segmentert maskinering og presisjonsmonteringsskjøter for å redusere risikoen for brudd og lette inspeksjon og transport.
