CNC-bearbeiding av keramiske rør for presisjonsbruk av væsker

Med spesialiserte maskinverktøy, diamantverktøy og modne prosesser oppnår vi presis forming og dimensjonsstabilitet tilpasset den høye hardheten og sprøheten til keramiske materialer, noe som gjør dem egnet for rørlednings- og komponentapplikasjoner innen kjemisk prosessering, farmasøytiske produkter, petroleum, halvledere, medisinsk utstyr, væskemåling og høye temperaturer/sterkt korrosive driftsforhold.

Utstyr og verktøy:

1. Maskiner og stivhet: Utstyrt med CNC-dreiebenker med høy stivhet, treaksede/femaksede CNC-bearbeidingssentre, innvendige boreslipere, honingsmaskiner, presisjonsslipere for utvendige sylindere og spesialiserte mikrobearbeidingsutstyr for å oppfylle kravene til posisjonering og repeterbarhet for lange aksler, tynnveggede og slanke arbeidsstykker.
2. Verktøy og forbruksvarer: Ved hjelp av diamantverktøy for innvendig boring, diamantendemøller, diamantslipeskiver, ultrahårde belagte verktøy og spesialiserte forbruksvarer for finsliping, optimaliserer vi verktøygeometrien og skjære-/slipeparametrene for keramikk for å redusere risikoen for flis og sprekker.
3. Hjelpeutstyr: Høypresisjonsspindler, ultrahøytrykkskjøling og partikkelfiltreringssystemer, temperaturkontrollanordninger for festeanordninger og vibrasjonsdempingssystemer for å sikre stabilitet i bearbeidingen og overflateintegritet.

Hovedbearbeidingsmetoder for CNC-bearbeiding av keramiske rør:

1. Innvendig boring og presisjonsboring: Brukes til å oppnå referanseposisjonering og nær-nett innvendig boring etter grovbearbeiding, noe som sikrer justering mellom boreaksen og endeflatereferansen.
2. Diamantsliping og honing: Bruker diamantsliping og honingprosesser for å oppnå strenge radiale toleranser og lav overflateruhet, spesielt egnet for tetnings- eller glideflater.
3. Ultralydvibrasjonsassistert maskinering (USM) og ultrafint sliping: Reduserer skjærkreftene på sprø keramikk, demper sprekkutbredelse og forbedrer kantintegriteten for tynnveggede og slanke deler.
4. EDM og mikrobearbeiding: Brukes til lokal forming og trimming av komplekse endeflater, spor, mikrohull eller vanskelig tilgjengelige detaljer.
5. Polering og kjemisk-mekanisk polering (CMP): Produser speilblanke overflater på tetningsendeflater eller sammenføyningsflater for å redusere friksjonen ytterligere og forbedre tetningsytelsen.

Kjøling, sponfjerning og festing:

1. Kjølestrategier: Bruk kontrollert kjøling og filtrerte smøremidler, kombinert med temperaturkontrollerte fiksturer eller kjølesirkulasjon, for å redusere lokal temperaturstigning og termisk belastning, og forhindre dimensjonsforskyvning og sprekkdannelse.
2. Sponaftak og rengjøring: Optimaliser verktøybane og sponaftaksruter, kombinert med ultralyd-/høytrykksrengjøring, luftblåsing og vakuumsponaftak for å forhindre at partikler setter seg fast i hull eller endeflater og påvirker ytelsen.
3. Festeløsninger: Spesialtilpassede dorner, konsentriske støttefester og flerpunktsstøttekonstruksjoner, med elastisk lokalisering eller fleksible støtter for å redusere klembelastningen og sikre at tynnveggede deler ikke deformeres.

Bearbeidbare materialer og typiske bruksområder:

1. Typiske materialer: Aluminiumoksid (Al2O3), silisiumnitrid (Si3N4), silisiumkarbid (SiC), aluminiumnitrid (AlN) og funksjonelle keramiske komposittmaterialer.

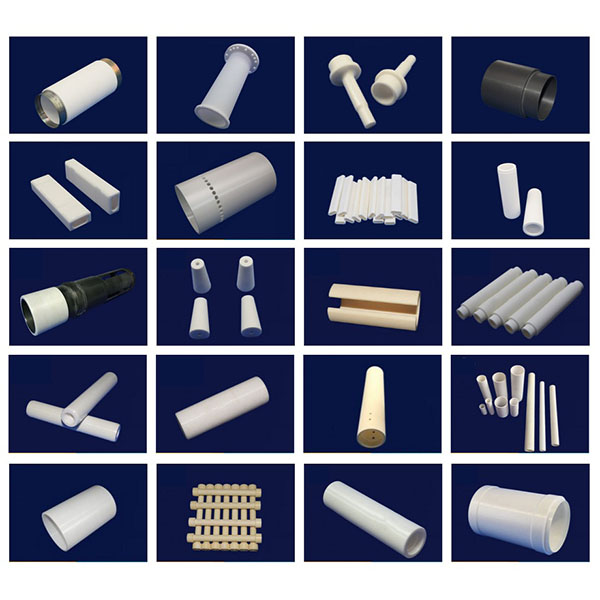

2. Typiske bruksområder: Slitesterke og korrosjonsbestandige rørforinger, sensorbeskyttelsesrør, væskemålerør, dyser og strømningskomponenter, foringer for halvleder- og kjemisk utstyr og høypresisjons keramiske rør for medisinske og analytiske instrumenter.

Designanbefalinger og produksjonshensyn:

1. Veggtykkelse og lengde-til-diameter-forhold: Unngå for tynne vegger eller for høye lengde-til-diameter-forhold. Når det er nødvendig, reserver maskineringstøtter eller forsterkningsribber i designfasen for å forbedre produksjonsbarheten og påliteligheten under bruk.
2. Avrundinger og faser: Sørg for passende avrundinger/faser ved porter, åpninger og skjøter for å redusere spenningskonsentrasjoner og lette maskinering og montering.
3. Toleranser og passform: Spesifiser bearbeidingstoleranser og toleranser for montering tydelig. Kritiske tetnings- eller glideflater bør ha reservemateriale som kan fjernes for etterbehandling.
4. Modularisering og montering: For ekstra lange eller store keramiske rør, bør segmentert maskinering og presisjonsmontering vurderes for å redusere risikoen for brudd og lette transporten.
