kaldboks-kjerneboks støpeform

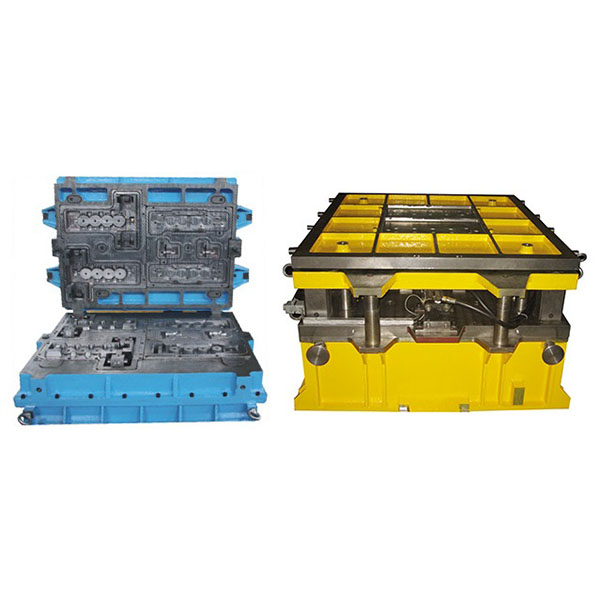

Kaldboks-kjerneboksstøpeform med høy presisjon

Cold-box core box støpeform er en spesialisert form for produksjon av sandkjerner med høy presisjon, som er mye brukt til dannelse av indre hulrom og produksjon av hulromsstrukturer i komplekse støpegods.

Beskrivelse

Denne støpeformen bruker cold-box-prosessen: ved å injisere forhåndsblandet sand i formen og herde den med gass eller en katalysator, kan den raskt produsere sandkjerner med stabile dimensjoner, glatte overflater og høy geometrisk nøyaktighet, som oppfyller kravene til konsistens og utskiftbarhet i masseproduksjon.

Hovedtrekk og fordeler:

  1. høy presisjon: formens bearbeidingsnøyaktighet og prosesskontroll sikrer dimensjonskonsistens og passningsnøyaktighet for sandkjernene, noe som reduserer omarbeiding av støpegods og påfølgende bearbeiding.
  2. høy produksjonseffektivitet: cold-box-prosessen herder raskt, noe som gjør den egnet for kontinuerlig produksjon av mellomstore til store batcher, noe som sparer syklustid og reduserer enhetskostnadene.
  3. egnet for komplekse strukturer: støtter forming av tynnveggede, dype hulrom, komplekse kanaler og flerhule sandkjerner, og oppfyller kravene til design av indre hulrom i komplekse støpegods.
  4. god overflatekvalitet: de formede sandkjernene har glatte overflater, noe som er gunstig for den interne overflatekvaliteten og dimensjonskontrollen av støpegods og reduserer rengjøringsarbeidet etter støping.
  5. Sterk repeterbarhet: Stabil formstruktur og materialer med lang levetid sikrer produktkonsistens under langvarig gjentatt produksjon.
  6. Enkel utskifting og vedlikehold: Modulær design letter delvis utskifting og reparasjon, noe som reduserer nedetid.

Formmaterialer og produksjonsprosess:

Cold-box core box-støpeform bruker vanligvis høykvalitets aluminiumslegeringer, teknisk plast eller lavkarbonstål til å produsere formhulen, med materialvalg basert på produksjonsvolum og krav til levetid. Kritiske områder kan overflate-nitrideres eller herdes for å forbedre slitestyrken. Produksjonsprosessene inkluderer 3D-design og CAE-validering, CNC-maskinering (fresing, boring, EDM osv.), montering, justering og kalibrering av prøveproduksjon. Formtoleranser, passningsklaringer og ventilasjonskanaler må være nøyaktig utformet for å sikre formingskvaliteten.

Typiske bruksområder:

Cold-box-kjerneformstøpeform brukes mye i motorblokker til biler, girkassehus, pumpehus, ventilhus, turbinhus, hydrauliske komponenter og dannelse av indre hulrom i komplekse støpegods for store anleggsmaskiner og gruveutstyr som krever sandkjerner med høy presisjon.
