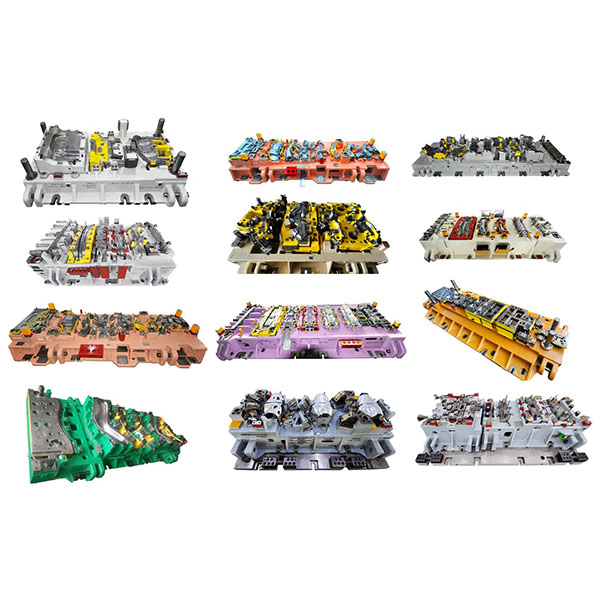

multi-stasjon overføring stempling die

multi-stasjon overføringsstempel for høyvolumproduksjon

En flerstasjonstransferstemplingsmatrise er et matrisesystem der flere uavhengige prosesseringsstasjoner er satt opp innenfor samme matrise-ramme, og deler overføres fra en stasjon til den neste mellom slagene ved hjelp av overføringsmekanismer for å bli gradvis formet.

Beskrivelse

Multi-stasjon overføringsstemplingsmatrise kombinerer prosessfleksibiliteten til overføringsforming med muligheten for parallellbehandling på tvers av flere stasjoner, noe som gjør den egnet for produksjon av store eller middels tykke metalldeler som krever flere komplekse formingsstrinn, vending/rotasjon eller flersidig behandling.

Viktige funksjoner og fordeler med flerstasjoners overføringsstemplingsmatrise:

  1. Prosessfleksibilitet: Hver stasjon kan konfigureres uavhengig for forming, piercing, bøying, vending/rotasjon eller monteringsoperasjoner, noe som muliggjør komplekse geometrier og flersidig bearbeiding.
  2. Forbedret utbytte: Uavhengige stasjoner gjør det mulig å optimalisere formingsforholdene, redusere konsentrerte deformasjonsspenninger og øke godkjenningsgraden for ferdige deler.
  3. Skalerbar kapasitet: Parallelle hulromsdesign eller parallelle stasjonsoppsett kan brukes på hver stasjon for å balansere produksjonskapasitet og prosesskrav.
  4. Automatiserbar: I kombinasjon med roboter eller overføringsmekanismer kan automatisk mating, indeksering/overføring, utstøting og stabling oppnås, noe som reduserer arbeidskraftskostnadene.
  5. Egnet for store deler og dypstrekking: Sammenlignet med progressive matriser er overføringsmatriser bedre egnet for stabil bearbeiding av dypstrakte, store eller flerdimensjonalt formede deler.

Anvendelige scenarier for overføringsstempelmatriser med flere stasjoner:

  1. Strukturelle deler til biler, belysningshus, chassisdeler og varmeskjold som krever flere komplekse formingsstrinn eller dypstrekking.
  2. Deler som krever mellomliggende vending/rotasjon, lokal klemning eller montering/sveising i matrisen.
  3. Arbeidsstykker med store enkeltdelers dimensjoner eller deler hvor strimmelmatning i en progressiv matrise er upraktisk.

Designhøydepunkter og prosesshensyn:

  1. Overføring og posisjonering: Overføringsmekanismer (gripere, skyvestenger, roboter eller roterende bord) må sikre høy posisjoneringsnøyaktighet for å unngå kumulative feil. Lokaliseringstapper og klemmesystemer må garantere repeterbar posisjonering på tvers av stasjoner.
  2. Kraftbalanse: Formstrukturen må sikre stivhet, fordele kreftene rimelig mellom stasjonene og inneholde et jevnt utkastingssystem for å forhindre deformasjon eller fastkjøring av deler.
  3. Stasjonslayout: Ordne stasjonene i henhold til prosessvanskeligheter og plassbehov; bruk modulære eller utskiftbare hulromsplater når det er nødvendig for enklere vedlikehold og omkonfigurering.
  4. Skjærekanter og klaringskontroll: Konsistensen av skjærekanter på tvers av stasjonene påvirker direkte dimensjonsstabiliteten og kantkvaliteten; det kreves streng kontroll av produksjons- og monteringstoleranser.
  5. Sponfjerning og smøring: For store matrisekropper må du designe effektive sponfjerningskanaler og smøring for å forlenge skjærekantens levetid og sikre produksjonsstabilitet.
