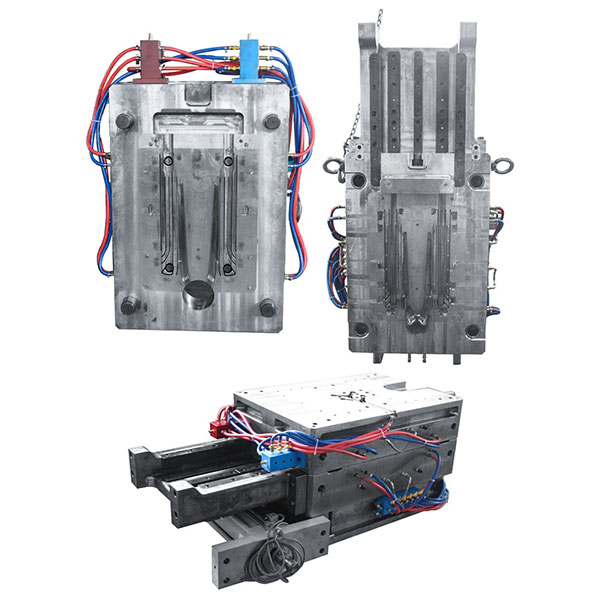

Radiatorstøpeform for høytytende kjøling

Radiatorstøpeform er ansvarlig for de kritiske funksjonene ved injeksjon av smeltet metall, forming, ventilering og kjølekontroll, og påvirker direkte finnens nøyaktighet, kanalstrømning, veggtykkelseskonsistens og overflatekvalitet. Vi tilbyr en komplett tjeneste for utvikling og levering av støpeformer, fra designvurdering, moldflow-analyse, materialvalg, støpeformproduksjon, prøveverifisering til støtte for masseproduksjon.

Hovedmaterialer og spesifikasjoner:

1. Vanlige formstål: H13, NAK80, P20, S136 og høyfast rustfritt stål, valgt i henhold til levetid og legeringstype.
2. Gjeldende legeringer: aluminiumslegeringer, sinklegeringer eller magnesiumlegeringer, bestemt i henhold til radiatorstruktur og ytelseskrav.
3. Antall hulrom og dimensjoner: Støtter design med ett eller flere hulrom; antall hulrom og utforming kan optimaliseres i henhold til produksjonskapasitet og delkompleksitet.
4. Kjøledesign: Innebygde eller eksterne kjølekretser, innsatskjøler eller kjøleplatedesign for å kontrollere hulromstemperaturen og forkorte syklustider.

Anbefalinger for design og konstruksjon:

1. Moldflow-analyse: Bruk CAE moldflow-simulering for å evaluere støpebaner, fyllingssekvens, finfylling og størkningsruter for å redusere risikoen for porøsitet og kaldstengninger.
2. Finne- og kanaldesign: Optimaliser finnetykkelse, avstand og føringskanaler for å sikre god støpefylling og gunstig varmespredning.
3. Skillelinjer og ventilasjon: Bestem skillelinjens plassering på en fornuftig måte og optimaliser ventilasjonsdesignet for å redusere sekundær bearbeiding og forbedre utbyttet.
4. Forsterket struktur: Design ribber, lokaliseringsguider og utskiftbare kjerner for tynne finner eller komplekse kanaler for å lette vedlikeholdet.

Prøvestøping og prosessoptimalisering:

1. Første prøve: Produser innledende prøvedeler ved støping, inspiser finnemorfologi, veggtykkelseskonsistens, fyllings- og kjøleytelse, og registrer prosessdata.
2. Feilanalyse og korrigering: Juster innløpssystemet, ventilering og temperaturkontroll basert på feil som flash, kaldstengninger, porøsitet, vridning eller overflatefeil, og utfør lokale reparasjoner.
3. Prosessbekreftelse: Bestem injeksjonshastighet, holdetrykk, herdetid, formtemperatur og avformingsforhold; lag en prøverapport og prosesskort for masseproduksjon.

Gjeldende bransjer og typiske bruksområder for radiatorstøpeform:

1. Bilindustri: Radiatorer for kjølesystemer i biler, elektroniske kjølemoduler og varmevekslerkomponenter.
2. Elektronikk og kommunikasjon: Kjøleribber, radiatorenheter og strukturelle støttekomponenter.
3. Industrielt utstyr: Hydrauliske radiatorer, kjølemoduler og høyeffektive varmevekslingsenheter.
4. Ny energi og kraft: Batterikjølingsmoduler og inverterradiatorer, etc.

Radiatorstøpeform brukes til høykapasitetsproduksjon med høy presisjon av radiatorer eller kjølekomponenter, for eksempel bilradiatorer, væskekjølere og elektroniske kjøleribber.
