Termoplastiske sprøytestøpte deler til medisinsk utstyr

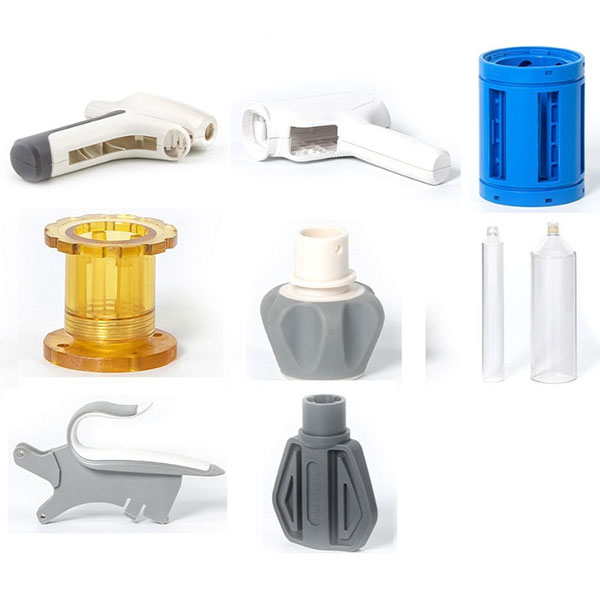

Termoplastiske sprøytestøpte deler til medisinsk utstyr er presisjonskomponenter som er dannet ved sprøytestøping av termoplastisk konstruksjonsplast, og de brukes mye i hus til medisinsk utstyr, konstruksjonsdeler, føringsdeler, knapper, koblinger, engangsforbruksartikler og gjenbrukbare medisinske enheter.

Typiske bruksområder:

1. Huser og paneler til medisinsk utstyr: for eksempel innkapslinger og konstruksjonsdeler til monitorer, analysatorer og håndholdte enheter.
2. Væskekoblinger og ventilhus: grensesnittdeler og ventilseter som brukes til infusjon, legemiddeladministrering og slangeforbindelser.
3. Engangs- eller gjenbrukbare forbruksartikler: for eksempel prøvetakertilbehør, reagensstativer og kateterfiksering (avhengig av materialkrav).
4. Interne braketter og posisjoneringsdeler: plastspor og støttestrukturer som brukes til å plassere PCB-er, sensorer eller optiske komponenter.
5. Ikke-kritiske bærende deler av kirurgiske instrumenter: for eksempel håndtak, hylser, knapper og betjeningsmekanismer (materialvalget må oppfylle krav til sterilitet og kjemisk motstand).

Vanlige materialer og egenskaper for termoplastiske sprøytestøpte deler:

1. Medisinsk polypropylen (PP): god kjemisk stabilitet, kjemisk motstand og kan varmeforsegles eller sveises.
2. Medisinsk polykarbonat (PC): slagfast og svært gjennomsiktig, egnet for klare vinduer og strukturelle deler.
3. Polyamid av medisinsk kvalitet (PA, nylon): slitesterkt og utmattingsbestandig, egnet for bærende eller glidende deler (merk fuktighetsabsorberende effekter på dimensjoner).
4. Medisinsk polyimidmodifiserte materialer og POM (polyoksymetylen): brukes til deler som krever høy stivhet og lav friksjon.
5. PPSU, PEEK og andre høykvalitets tekniske plastmaterialer av medisinsk kvalitet: brukes til gjenbrukbare enheter som utsettes for sterilisering ved høye temperaturer eller tøffe miljøer.
6. Når du velger materialer, må du ta hensyn til biokompatibilitet, steriliseringsmetoder (autoklav, etylenoksid, gammabestråling osv.), kjemisk motstand og mekaniske egenskaper.

Designpunkter og tekniske hensyn:

1. Dimensjonstoleranser og sammenføyningsflater: definer kritiske dimensjoner og passformstoleranser, og spesifiser passformsklasser og overflateruhet der det er nødvendig.
2. Tynnvegg og strømningsdesign: Fordel veggtykkelsen på en fornuftig måte for å unngå for tynne eller tykke områder som kan forårsake vridning, korte skudd eller brenning.
3. Spennings- og ribbestruktur: bruk ribber, faser og fileter for å redusere spenningskonsentrasjon og forbedre stivheten.
4. Formavstøpning og utstøtningsdesign: ta hensyn til hellingsvinkler, plassering av utstøtningspinner og utstøtningssekvens for å beskytte presisjonsfunksjoner og overflater.
5. Etterbehandling og sekundære monteringssteder: reserver plass til å legge til bolter, varme-nagling eller ultralydsveising for å lette etterfølgende montering.
6. Rengjørbarhet og tilpasning av steriliseringsprosessen: for steriliserbare deler, ta hensyn til materialets motstand mot høy temperatur/bestråling og design geometrier som er enkle å rengjøre.
7. Kompensasjon for materialkrymping og vridning: angi dimensjonskompensasjon for formen i henhold til materialkvalitet og valider med moldflow-analyse.

Sprøytestøpeprosess og produksjonsflyt:

1. Mottak og tørking av materiale: tørk hygroskopiske materialer (som PA) grundig og registrer batcher for å sikre dimensjonsstabilitet.
2. Forberedelse av form og prøvestøping: utfør prøvestøping, juster parametere for innløp, hold og kjøling, og optimaliser utbytte og dimensjonskonsistens.
3. Sprøytestøping: kontroller injeksjonshastighet, holdetrykk, formtemperatur og kjøletid i henhold til prosessspesifikasjonene.
4. Etterbehandling og sekundær bearbeiding: trimming, ultralyd-/varmeplatesveising, nagling, montering eller overflatebelegg (hvis tillatt).
5. Rengjøring og sterilisering (hvis aktuelt): utfør rengjøring, tørking og sterilisering før pakking i henhold til kundens krav.
6. Inspeksjon og frigivelse av ferdig produkt: utfør inspeksjoner av utseende, funksjon, tetning og dimensjoner, og generer inspeksjonsrapporter og informasjon om sporbarhet for batcher.
