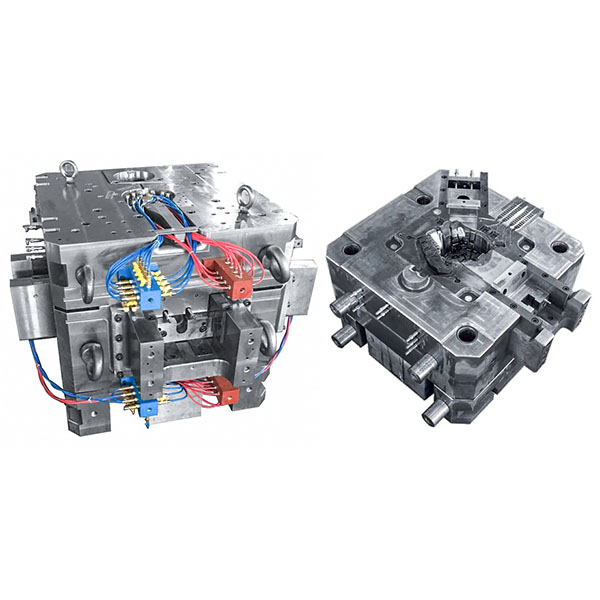

støpeform for transmisjonshus til bruk i biler

Støpeform for transmisjonshus, ved å optimalisere innløpssystemet, kjølekretsene og hulromsbearbeiding, kan konsekvent produsere transmisjonshus med strenge dimensjonstoleranser, utmerket overflatekvalitet og pålitelige mekaniske egenskaper. Den er mye brukt i personbiler, nyttekjøretøyer, anleggsmaskiner og annet transmisjonssystemutstyr.

Viktige punkter i struktur og design:

1. Hulrom og delingsflateutforming: Optimaliser delingsflateplasseringer, hulromskonturer og fileter i henhold til transmisjonshusets geometri og monteringskrav for å imøtekomme fylling, ventilering og påfølgende bearbeidingsoperasjoner.
2. Gating- og løpesystem: Design passende porter, løpere og tiltak for kontroll av kaldstengning; optimaliser smelteflytens hastighet og fyllingssekvens for å redusere risikoen for porøsitet, kaldstengning og spenningskonsentrasjon, og sikre støpedensitet.
3. Kjølesystemets utforming: Anordne jevne sirkulerende kjølekanaler eller lokalt forsterkede kjølesoner for å kontrollere hulromstemperaturen, forkorte størkningstiden og redusere termisk deformasjon for å sikre dimensjonsstabilitet.
4. Ventilasjons- og vakuumsystem: Utform effektive ventilasjonsspor eller vakuumgrensesnitt på steder som er utsatt for luftinnfanging eller tynne vegger, og bruk vakuumekstraksjon eller online ventilasjonsutstyr for å redusere innfanget luft, og forbedre støptettheten og de mekaniske egenskapene.
5. Utkastings- og avformingsmekanismer: Utform pålitelige utkastingssystemer, glidere eller skrå utkastere for komplekse strukturelle områder for å sikre jevn avforming uten å skade overflatens nøyaktighet.
6. Bearbeidingsmarginer og lokalisering av referansepunkter: Reserver rimelige bearbeidingsmarginer for kritiske sammenføyningsflater og monteringshull, og definer klare lokalisering av referansepunkter for å lette etterfølgende etterbehandling og monteringsinspeksjon.

Produksjonsprosesser og montering:

1. Presisjonsbearbeiding: Bruk CNC-grovbearbeiding og etterbehandling, tråd-EDM (WEDM), synke-EDM, presisjonssliping og polering for å sikre geometrisk nøyaktighet og overflatetilstand for hulrom og kjerner.
2. Varmebehandling og spenningsavlastning: Bruk standardiserte varmebehandlinger og spenningsavlastningsprosesser på kritiske komponenter for å sikre nøyaktighet ved lukking av formen og synkronisert bevegelse etter montering.
3. Presisjonsmontering: Monter formkonstruksjonen med strenge toleranser, utfør passformskontroller og klaringsjusteringer for å sikre jevn formlukking og repeterbar lokaliseringsnøyaktighet.
4. Rør og tetning: Maskinér høypresisjons tetningsflater og kjølegrensesnitt, og ordne trykkbestandige kjøle- og pneumatiske systemer for å oppfylle krav til langvarig produksjon med høy intensitet.

Typiske bruksområder:

1. Transmisjonshus og drivlinjehus for personbiler og nyttekjøretøyer.
2. Hus for drivlinjekomponenter til anleggs- og landbruksmaskiner.
3. Kapslinger for industrielle drivlinjer og tunge girreduksjonsenheter.
4. Funksjonelle husdeler som krever høy styrke, god varmespredning og streng dimensjonskontroll.
