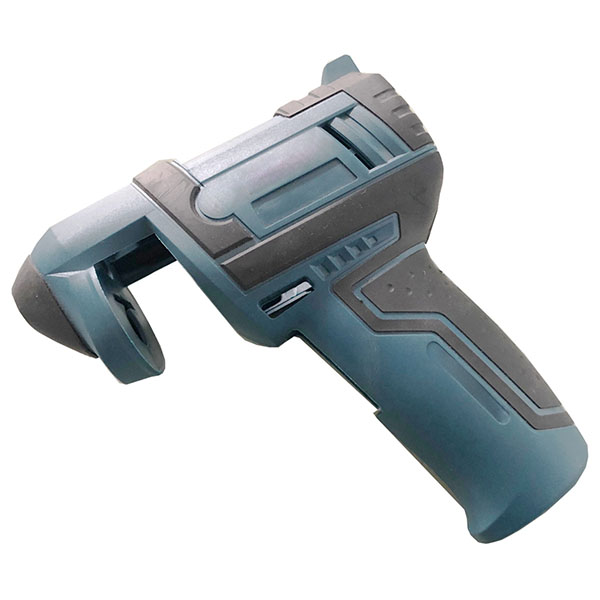

To-trinns sprøytestøping av hus til elektroverktøy OEM

To-trinns sprøytestøpeprosessen kan gi et tofarget utseende eller en kombinasjon av funksjonelle materialer (for eksempel integrering av et hardt skall og myke berøringspunkter), noe som forbedrer produktets følelse, sklisikkerhet, tetning og monteringseffektivitet betydelig. Den brukes ofte til hus og grepskomponenter på håndholdte elektroverktøy som elektriske bor, sager og slagskrutrekkere.

Prosessprinsipp for to-trinns sprøytestøping:

To-trinns sprøytestøping injiserer forskjellige materialer eller plast i forskjellige farger i forskjellige områder av samme del i to uavhengige injeksjonstrinn (eller ved hjelp av et parallelt støpesystem med to hulrom). Det første trinnet injiserer substratet (vanligvis en strukturelt sterk, stiv plast) og plasserer det i formen. Deretter bruker formen rotasjons-, bytte- eller overføringsmekanismer for å plassere arbeidsstykket for den andre injeksjonen, hvor det andre materialet (for eksempel myk TPE/TPU) injiseres for å oppnå overstøping, innkapsling eller liming. De viktigste faktorene er posisjoneringsnøyaktigheten til de to injeksjonene, design av limlinje/grensesnitt og kompatibilitet mellom materialene.

Krav til form og utstyr:

1. Formstruktur: Må ha to-skuddsfunksjon eller en to-trinns injeksjonsposisjoneringsmekanisme (roterende form, lineær overføringsform eller indeksform); formhulrom, skillelinjer og overføringsposisjonering må være presise, og designet må ta hensyn til avforming, kjøling og sekundære injeksjonskanaler.
2. Innløp og løpere: Velg innløpstyper og plasseringer på en fornuftig måte, og bruk et varmløpesystem når det er nødvendig for å sikre god flyt og jevnt utseende for den andre injeksjonen.
3. Kjøling og temperaturkontroll: For å sikre konsistens og dimensjonsstabilitet mellom de to injeksjonene, må kjølekretsene være nøyaktig utformet og det må være stabilt utstyr for temperaturkontroll av formen.
4. Krav til sprøytestøpemaskiner: Bruk spesialiserte sprøytestøpemaskiner med to-materialetilførsel eller to-farge/to-trinns kontroll (eller to sammenkoblede maskiner), og sørg for høypresisjonsformoverføring og posisjoneringskontroll.

Prosessflyt og nøkkelparametere:

1. Forberedelse av form og første skudd: Rengjør hulrommet, injiser det første materialet og kontroller injeksjonshastigheten, holdetrykket og kjølingen for å sikre dimensjonal og overflatekvalitet.
2. Overføring og posisjonering: Bruk roterende eller overføringsmekanismer for å posisjonere den injiserte delen for andre skudd, og sørg for posisjoneringsnøyaktighet og klemmekraft.
3. Andre skudd: Injiser det andre materialet, kontroller smeltetemperatur, injeksjonshastighet og holdetrykk på en fornuftig måte, slik at det danner god binding og fullstendig innkapsling med underlaget ved grensesnittet.
4. Kjøling og avforming: Still inn kjøletiden i henhold til materialegenskapene for å unngå vridning eller delaminering av grensesnittet forårsaket av indre spenninger.
5. Etterbehandling og inspeksjon: Avgrad, trim eller utfør sekundære operasjoner, og inspiser grensesnittbinding, utseende og dimensjoner.

Viktige parametere: injeksjonshastighet, injeksjonstrykk, holdetid, formtemperatur, smeltetemperatur, overførings-/posisjoneringsnøyaktighet og kjøletid.

Fordeler og hensyn:

1. Fordeler: Oppnår integrert utseende og funksjonell kombinasjon, forbedrer monteringseffektiviteten, reduserer sekundære monteringskostnader og forbedrer ergonomien og grepskomforten.
2. Hensyn: Materialkompatibilitet, grensesnittdesign, overførings-/posisjoneringsnøyaktighet og formkjøling påvirker alle utbyttet betydelig. For produksjon av store volumer må avveininger mellom varmekanal-systemer, forminvesteringer og vedlikeholdskostnader vurderes.

Typiske anvendelser av to-trinns sprøytestøping:

1. Hus og grep til elektroverktøy: hardskallstrukturer kombinert med myke grep eller myke berøringspunkter.
2. Brytere og knapper: integrert støping av stive strukturer med myke berøringsområder.
3. Andre håndholdte enheter: hus som krever både holdbarhet og komfortabelt grep.
