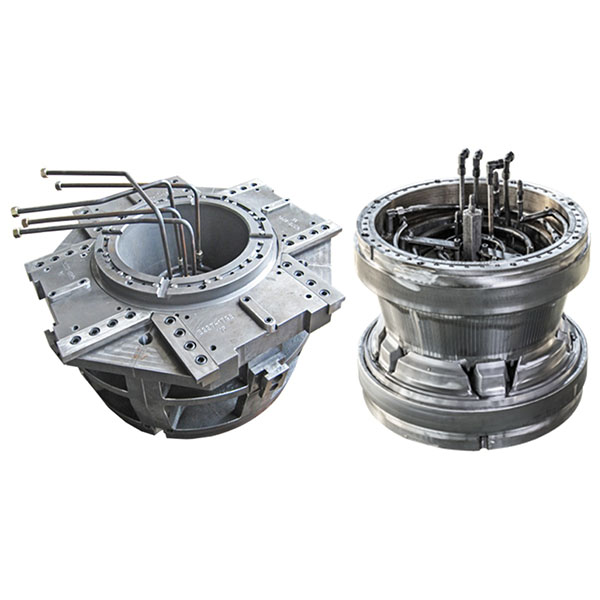

hjulnav differensialtrykk støpeform verktøy

Differensialtrykkstøpeformer for hjulnav, kombinert med presis hellingskontroll og godt utformede ventilasjons- og vakuumsystemer, kan produsere hjulnavstøpninger med høy tetthet, stabile dimensjoner og utmerket overflatekvalitet. De er egnet for høyt volumproduksjon av hjulnav til personbiler, nyttekjøretøyer og anleggskjøretøyer.

Viktige punkter i struktur og design:

1. Hule og delingsflater: Optimaliser plasseringen av delingslinjer og hulets konturer i henhold til hjulnavets komplekse geometri for å sikre jevn smelteflyt og enkel rengjøring under differensialtrykkfylling.
2. Løpebaner og hellingskontroll: Design dedikerte bunnhellings- eller sidehellingssystemer for differensialtrykkstøping, kombinert med ventiler eller strømningskontrollanordninger for å kontrollere smeltehastigheten og fyllingsrytmen nøyaktig, og redusere risikoen for porøsitet og kaldstengninger.
3. Ventilasjons- og vakuumsystem: Sørg for effektive ventilasjonsspor og vakuumuttak på kritiske steder, og kombiner dem med online vakuumutstyr for å redusere luftlommer og forbedre delens tetthet.
4. Kjølesystem: Legg opp passende kjølekanaler og lokale kjølekretser for å sikre jevn formtemperatur, forkorte størkningstiden og redusere termiske spenningsforskjeller.
5. Bearbeidingsmarginer og lokalisering av referansepunkter: Reserver bearbeidingsmarginer for viktige sammenføyningsflater og ferdigbearbeidede flater, og utform klare klemreferansepunkter og lokaliseringstapper for å sikre nøyaktighet ved montering og etterbehandling.
6. Utkastings- og avformingsmekanismer: Utform pålitelige utkastingspinner, glidere eller delingsmekanismer som er tilpasset navgeometrien for å sikre stabil avforming uten å skade støpeoverflaten.

Produksjonsprosesser:

1. Presisjonsbearbeiding: Bruk CNC-grovbearbeiding og etterbehandling, tråd-EDM (WEDM), langsom trådskjæring, synke-EDM, presisjonsforming-EDM og presisjonssliping for å sikre høy nøyaktighet og overflatekvalitet på hulrom og kjerner.
2. Montering og varmebehandling: Varmebehandlede formkomponenter må monteres i henhold til strenge prosedyrer, med passformskontroller og klaringskorrigeringer for å sikre lukkenøyaktighet og synkronisert bevegelse.
3. Tetting og rørbearbeiding: Maskinér høykvalitets tetningsflater og beslag for differensialtrykk- og vakuumsystemene, og ordne trykkbestandige vann- og luftledninger for å oppfylle kravene til langvarig stabil drift.
4. Overflatebehandling: Utfør nødvendig polering eller teksturbehandling på hulromsoverflater for å balansere avformingsytelsen og kravene til den endelige støpeoverflaten.

Prøvestøping og prosessvalidering:

1. Validering av første artikkel: Utfør prøvestøping for å verifisere differensialtrykkfyllingskurver, vakuum- og ventilasjonseffektivitet, kjølejevnhet og avformingsatferd, og registrer viktige parametere som temperatur, trykk, stigningshastighet og vakuumnivå.
2. Feilanalyse og optimalisering: For observerte feil (som porøsitet, krymping, kaldskjær eller lokal vridning), juster hellingskurver, ventilasjonslayout eller kjøle strategi, og modifiser hulrommet om nødvendig for å eliminere feil.
3. Prosesslåsing: Etter vellykket prøvestøping, opprett et komplett prosessparameterdokument (støpekurver, vakuumparametere, formtemperatur, kjøleflyt, etc.) for å lette repeterbar masseproduksjon og kvalitetskontroll.

Typiske bruksområder for differensialtrykkstøpeformer for hjulnav:

1. Høyvolumproduksjon av hjulnav for personbiler og nyttekjøretøyer
2. Produksjon av hjulnav og koblingsdeler for anleggsmaskiner og spesialkjøretøy
3. Støpte hjulnavdeler som krever høy tetthet, høy styrke og utmerket overflatekvalitet
