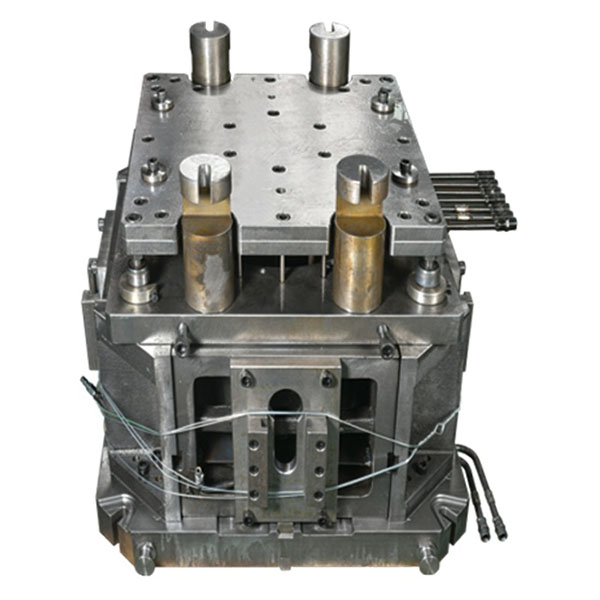

Hjulnavets lavtrykksstøpeform er pålitelig

Hjulnavets lavtrykksstøpeformer er spesielt utviklet og produsert for produksjon av hjulnavstøpninger ved hjelp av lavtrykksstøpeprosessen, og er egnet for høykapasitetsproduksjon av hjulnav til personbiler, nyttekjøretøyer og industrikjøretøyer.

Viktige punkter i struktur og design:

1. Hulromsdesign: Optimaliser delingsflater, ventilasjonsspor og radier i henhold til hjulnavets geometri for å sikre jevn fylling av hulrommet og enkel rengjøring.
2. Løpebaner og innløpssystem: Utform et rimelig lavtrykksinnløpssystem med bunn- eller sideinnløp for å kontrollere smeltehastigheten og trykket, og redusere luftlommer og kaldstøping.
3. Kjølesystem: Anbring sirkulerende kjølekanaler eller innebygde kjølerør for å kontrollere formtemperaturen jevnt, forkorte størkningssyklusen og redusere termisk belastning.
4. Bearbeidingsmarginer og referanseflater: Reserver bearbeidingsmarginer for etterfølgende finishbearbeiding av sammenpassende flater og design pålitelige klemreferanser for å sikre monteringsnøyaktighet.
5. Utkastings- og avformingsmekanismer: Utform robuste utkastingsanordninger og nødvendige glidemekanismer for å sikre pålitelig avforming og fjerning av deler for komplekse hulrom.

Produksjonsprosesser:

1. Presisjonsbearbeiding: Bruk CNC-fresing, tråd-EDM (inkludert langsom trådskjæring), synke-EDM og presisjonssliping for å sikre høy nøyaktighet av hulrom og kjerner.
2. Montering og justering: Varmebehandlede komponenter krever presisjonsmontering, passformskontroll og klaringskorreksjon for å sikre nøyaktighet ved lukking av formen og synkronisert bevegelse.
3. Spenningsavlastning og stivhetsbehandling: Bruk spenningsavlastningsprosedyrer og stivhetsforsterkende konstruksjoner på formstrukturen for å forhindre deformasjon og utmattingsbrudd under langvarig produksjon.

Prøvestøping og prosessvalidering:

1. Prøvestøpeprosess: Gjennomfør første artikkelprøver for å verifisere fyllingsatferd, kjøleeffektivitet og ventilasjonsforhold, og registrer viktige parametere som temperatur, trykk og stigningskurver.
2. Feilanalyse og korrigering: For feil (som porøsitet, krymping, kaldlukking eller lokal vridning), juster inngang, kjøling eller ventilasjonssystemer og korriger hulrommet om nødvendig.
3. Prosesslåsing: Etter prøvestøping etablerer du en stabil prosessparameterfil for å muliggjøre repeterbar masseproduksjon og kvalitetskontroll.

Typiske bruksområder for lavtrykksstøpeformer for hjulnav:

1. Høyvolumproduksjon av hjulnav for personbiler og nyttekjøretøyer.
2. Hjulnav og koblingsdeler for spesialkjøretøy og anleggsmaskiner.
3. Støpte hjulnavdeler som krever høy styrke, høy tetthet og god overflatekvalitet.
