Noen årsaker til termiske feil ved dreiebenkbearbeiding

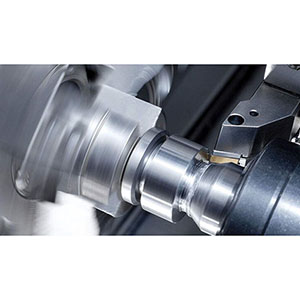

CNC-vertikale dreiebenker opplever ofte dimensjonsavvik og nøyaktighetsforringelse under langvarig stabil drift eller maskinering med høy belastning. De grunnleggende årsakene til disse problemene inkluderer både geometriske feil og termiske feil i maskinen.

Denne artikkelen gjennomgår systematisk de viktigste kildene, egenskapene og virkningene av termiske feil, og sammenligner fordelene og ulempene ved kompensasjon med maskinvare og programvare.

Feilklassifisering:

1. Geometriske feil: iboende feil forårsaket av maskinproduksjonsfeil, feil i montering av deler, installasjonstoleranser og statiske/dynamiske forskyvninger (f.eks. retthet i føringer, vinkelavvik, feil i skruestigningen).
2. Termiske feil: feil forårsaket av termisk ekspansjon eller termisk deformasjon av maskinen eller arbeidsstykket på grunn av temperaturendringer; disse varierer med tid og bearbeidingsforhold og representerer derfor tidsavhengige feilkilder.

Hovedårsaker til termiske feil:

1. Skjærevarm: store mengder varme som genereres i skjæresonen mellom verktøy og arbeidsstykke, ledes delvis inn i arbeidsstykket, verktøyholderen og maskinstrukturen, noe som forårsaker lokal temperaturøkning og deformasjon.
2. Oppvarming av spindel og motor: spindelmotoren, servomotorer og drivenheter genererer varme under drift, noe som endrer spindelgeometrien og radialt slingring.
3. Friksjon i lagre og transmisjon: Friksjon i lagre, girkasser, remmer/koblinger osv. genererer varme og lokal ekspansjon som påvirker transmisjonsnøyaktigheten og konsentrisiteten.
4. Glidefriksjon og føringer: Føringer, glidebaner og ledeskruer genererer friksjonsvarme under bevegelse, noe som forårsaker termisk forskyvning av vognen og matesystemet.
5. Varme fra hydrauliske/pneumatiske systemer: Hydrauliske pumper, ventiler, oljetanker osv. genererer varme som overføres gjennom bærende konstruksjoner til viktige maskindeler.
6. Temperaturvariasjoner i kjølevæske og skjærevæske: ustabil kjølevæsketemperatur eller -strømning endrer varmeavledningsforholdene for arbeidsstykket og verktøyet, noe som påvirker termisk likevekt.
7. Endringer i omgivelsestemperatur og temperatur i verkstedet: daglige eller sesongmessige temperaturforskjeller og dårlig klimaanleggskontroll forårsaker generell temperaturdrift i maskinen.
8. Asymmetriske varmekilder og temperaturgradienter: Ujevn fordeling av interne/eksterne varmekilder eller langvarig lokal oppvarming (f.eks. ensidig langvarig skjæring) skaper ujevn termisk deformasjon og posisjoneringsfeil.
9. Termiske effekter fra festeanordninger og arbeidsstykker: Store arbeidsstykker eller arbeidsstykker med høy varmekapasitet absorberer varme under bearbeiding og endrer relative posisjoner. Termisk ledning fra festeanordninger kan også overføre feil.

Kjennetegn og virkninger av termiske feil:

1. Tidsavhengighet: termiske feil akkumuleres over bearbeidingstiden og viser trender eller periodiske endringer. De kan være stabile over korte intervaller, men bli betydelige under lange kjøringer.
2. Romlig ujevnhet: forskjellige komponenter varmes opp ujevnt, noe som gir komplekse deformasjonsmønstre (forskyvning, vinkling, bøying).
3. Stor innvirkning på høypresisjonsarbeid: termiske feil er spesielt betydningsfulle ved bearbeiding på mikrometernivå og gjentatt posisjonering, og forårsaker dimensjonsavvik, geometriske feil og forringet overflatekvalitet.
4. Ikke lett å eliminere med en engangsjustering av maskinvaren: fordi termiske feil endres med driftsforholdene, er faste mekaniske korreksjoner eller kalibreringer ofte ineffektive over tid.

Begrensninger ved tradisjonell maskinvarekompensasjon:

Maskinvarekompensasjon (f.eks. omproduksjon av deler, justering av kalibreringsmålere, mekaniske strukturmodifikasjoner) kan korrigere statiske geometriske feil, men kan ikke håndtere tidsvarierende eller semi-tilfeldige termiske feil. Slike tiltak mangler fleksibilitet, krever lange justeringssykluser og høye kostnader, og må gjentas ofte for forskjellige deler eller skjæreforhold, noe som gjør dem uegnet for dynamiske produksjonsmiljøer.

Måling av termiske feil:

1. Plassering av sensorer: installer temperatursensorer (termoelementer/RTD-er) og nødvendige forskyvnings-/differensialsensorer på viktige steder som spindel, ledeskrue, seng, føringsskinner, hovedmotorer, lagerhus og kjølevæskeinnløp/-utløp.
2. Testing og datainnsamling: samle inn temperatur- og geometriske feildata (forskyvning, retthet, konsentrisitet) under representative forhold (varierende skjæredybde, skjærehastighet, tomgang/kontinuerlig bearbeiding osv.
